１階の作業フロアがあるのですがすぐ横が通路になっており、現場作業者にとっては人の往来が気になってしまう事とエアコンの効果向上を考慮してビニールカーテンを施す工事を依頼されました。
現状の作業場
天井は鉄骨がむき出しになっているので梁から梁へレールの下地となる角パイプを取付けそれにレールをビス打ちしカーテンをつけます。
将来外すことがあるかもしれないので溶接ではなく梁をボルトで挟み込む接合を施しました。
入口となる部分はカーテンを重ねて出入りできるようにしてあります。
梁間(スパン)が広い部分は中間に垂れ止めの吊りを施しました。
こちらは何度も修理させていただいている工事です。
プレス機から出るスクラップが落下する際に同じ個所ばかり当たるため壁面が徐々に削られ穴があいてしまうのです。
とにかく穴をふさがなければ生産がストップしてしまうので御施主様の休みを利用して工事に入りました。
損傷個所
現場作業ではスペースの確保も難しく十分な作業が出来ないため損傷個所の部材を取外し運び出し自社工場まで運搬しました。
損傷部分を溶断にて切り取ります。

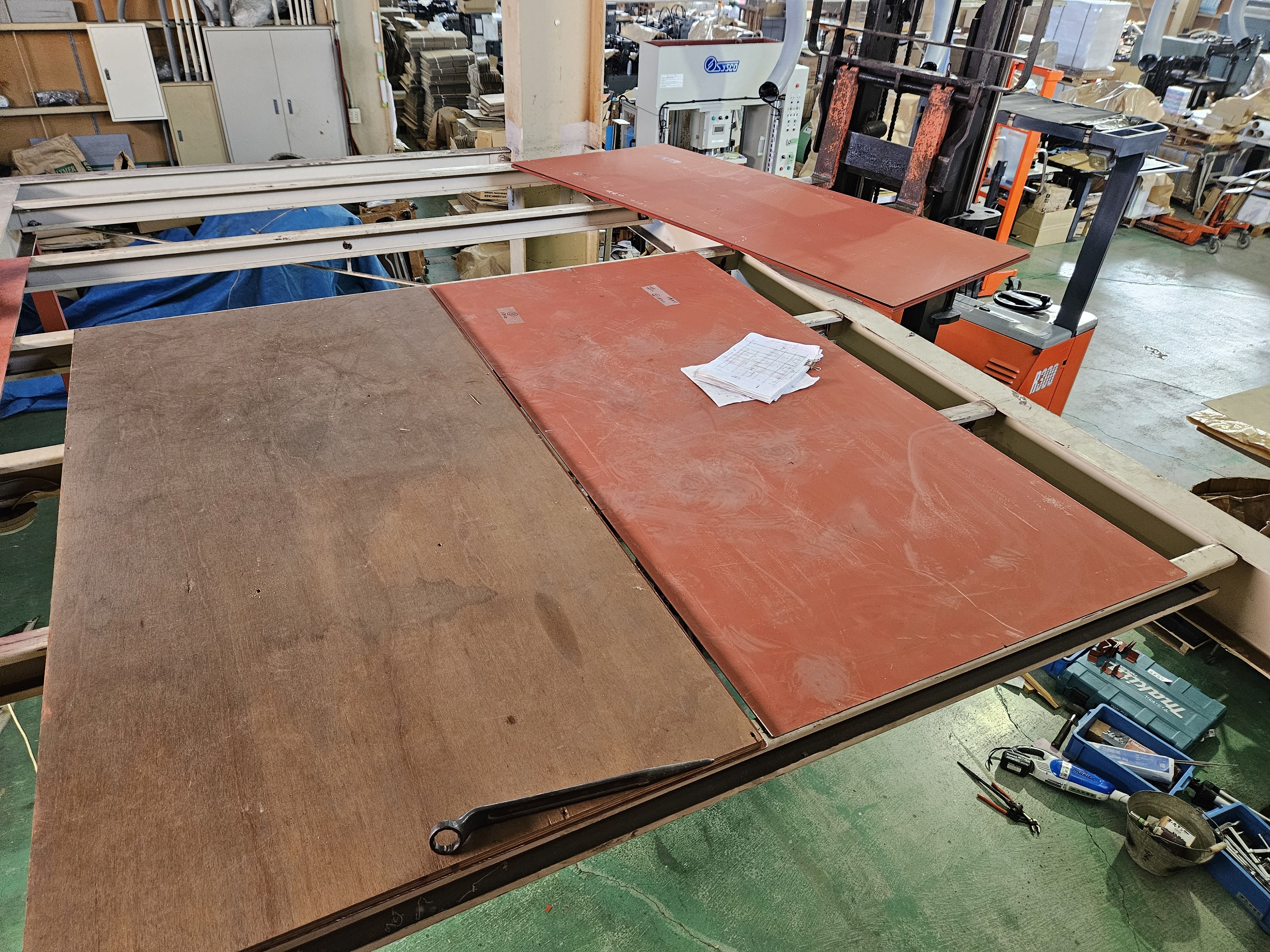

裏から厚さ９mmの鋼板を張り付けます。
表から９mmシマ鋼板を切り取った形に加工し張り付けます。
しっかりと溶接します。
錆止め塗装し現場へ運搬しクレーンを使って取付箇所へ運びます。
配置したらボルトで取合、締付し固定します。
穴の開いていた部分は９mm厚の鋼板２枚重ねです。
かなり強化されたのでこの部分は大丈夫かと思います。
お世話になっているお取引様より倉庫のリフォーム工事を依頼されました。
経年劣化により鉄部分の腐食や屋根からの雨漏り等があるようなので現状の建物はそのままに屋根を葺き、壁を張る工事を施しました。
また、事務所西側の雑草もどうにかしたいとの事でコンクリート打設工事も依頼されました。
事務所西側の工事前状態
フェンスを外し雑草を処理し整地します。
型枠を入れ、鉄筋を敷きます。将来的に振動等でコンクリートが建物から離れないようケミカルアンカーを施します。
２階建て倉庫の工事前状態です。建物間や階段ににポリカの屋根がかかっていますがこれも撤去して後ほど復元します。

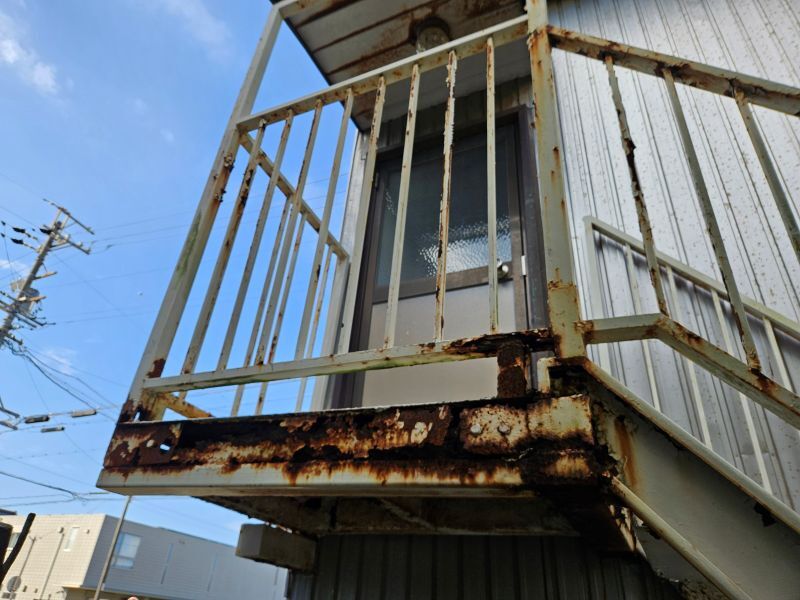

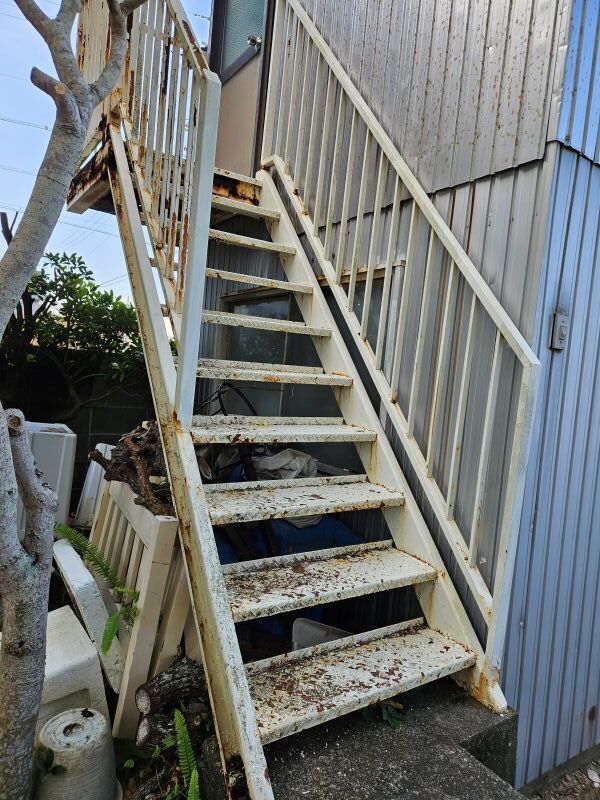

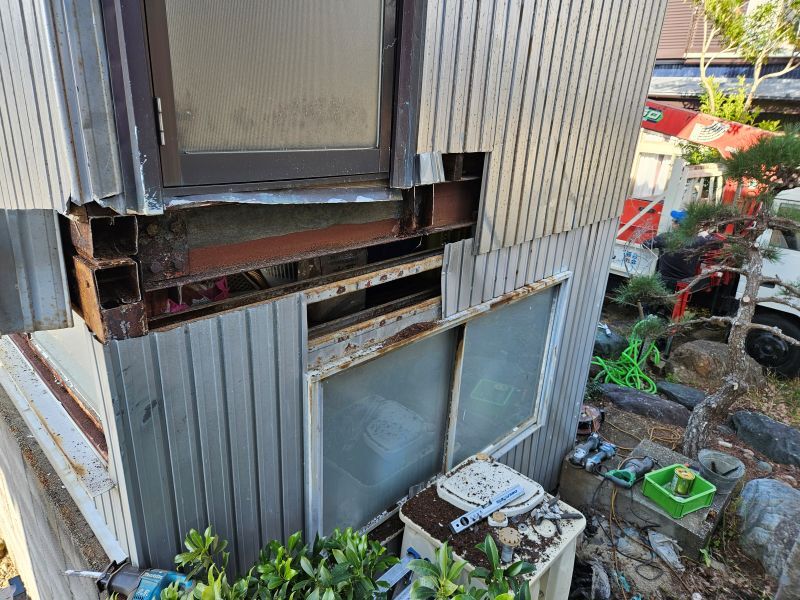

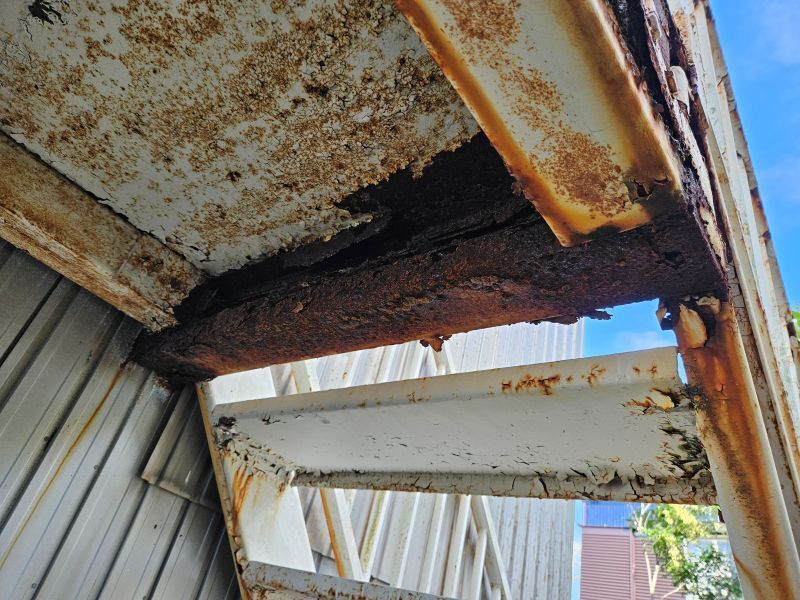

腐食した階段を撤去し部分的に足場をかけ入口サッシの取替工事をします。
既存入口サッシ
新しく取り付けた入口サッシ。取付け方もサイズも変わったので仕事が大変でした。
全体に足場をかけて屋根工事に入ります。不要部分を切断します。

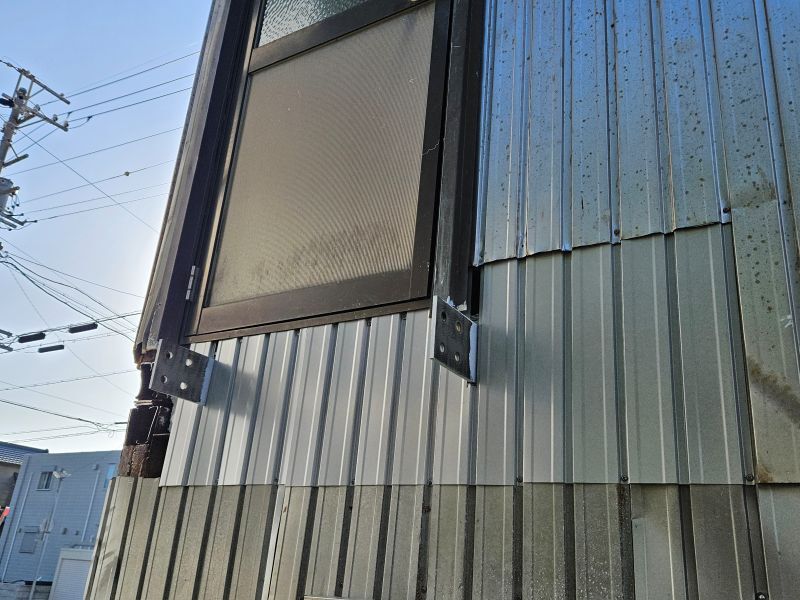

新しい屋根をかぶせるための金具を取付けます。
新しい屋根を葺いていきます。
屋根の端部にケラバ被せを取付け、水下に樋を施工します。
外壁を張り終わったら足場を外します。

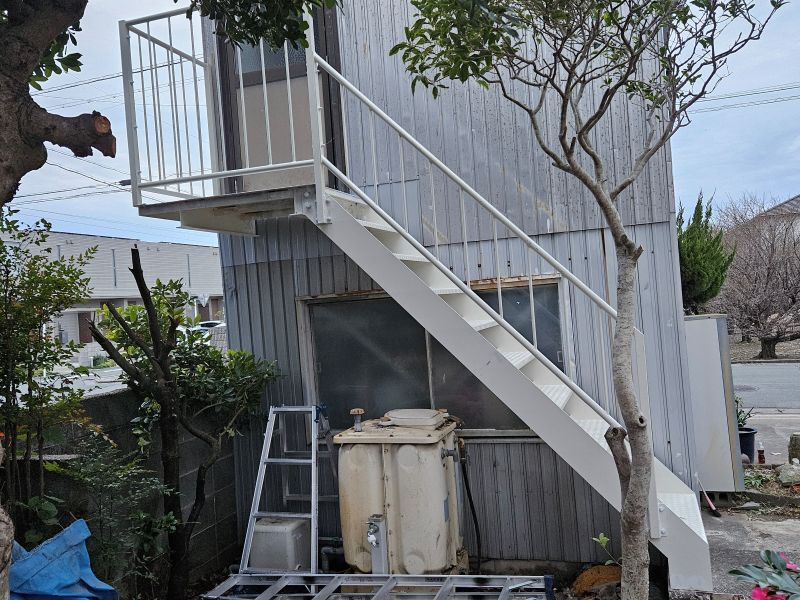

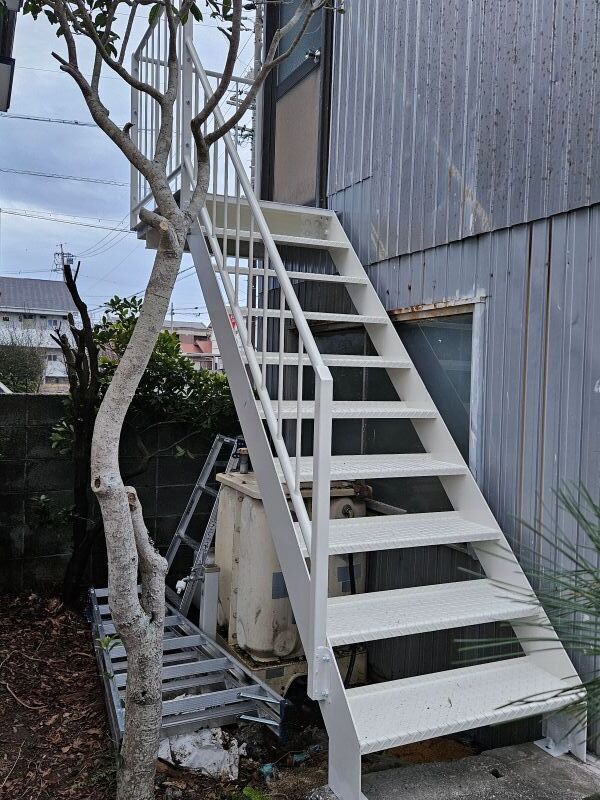

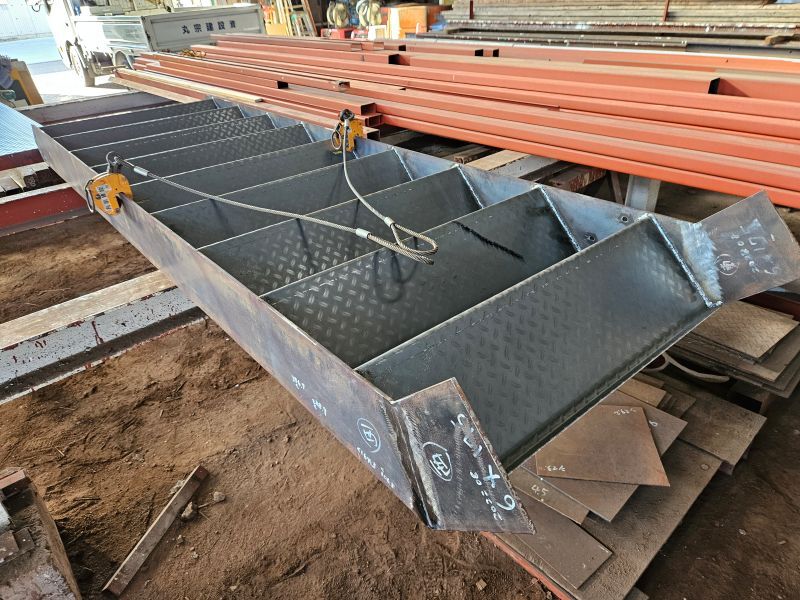

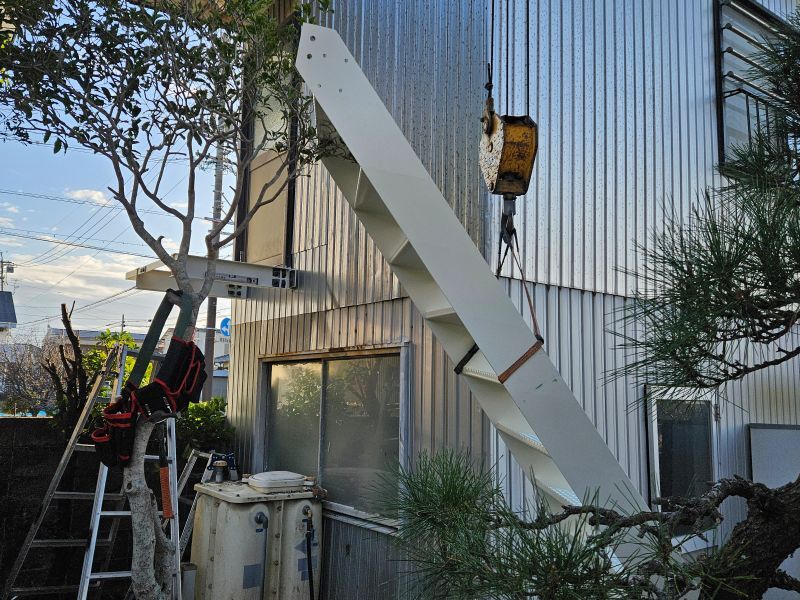

新しい階段を取付けます。
建物間や階段部分にポリカ波板を施工します。
西面のポリカ波板の壁を復元させて完成です。
既存の手動シャッターの不具合があり、電動シャッターに変えたいとの依頼がありました。
既存の手動シャッターが室内側で天井の中に取り付けてあります。
同じように室内側に取り付けたいとの要望がありましたが電動シャッターを取付けるだけのスペースの確保が難しいのと工事手間がかかるという事で外付けのシャッターとなりました。

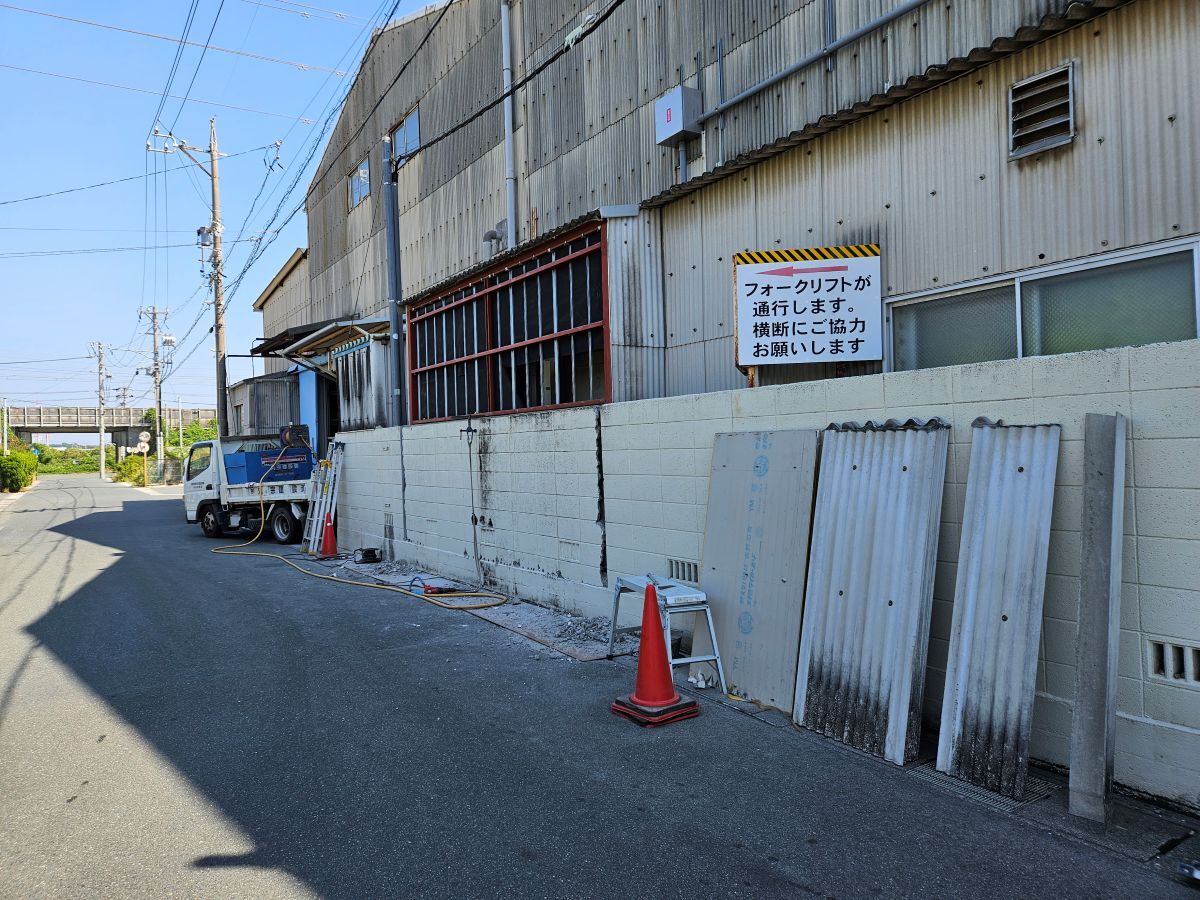

工事前の状態です。

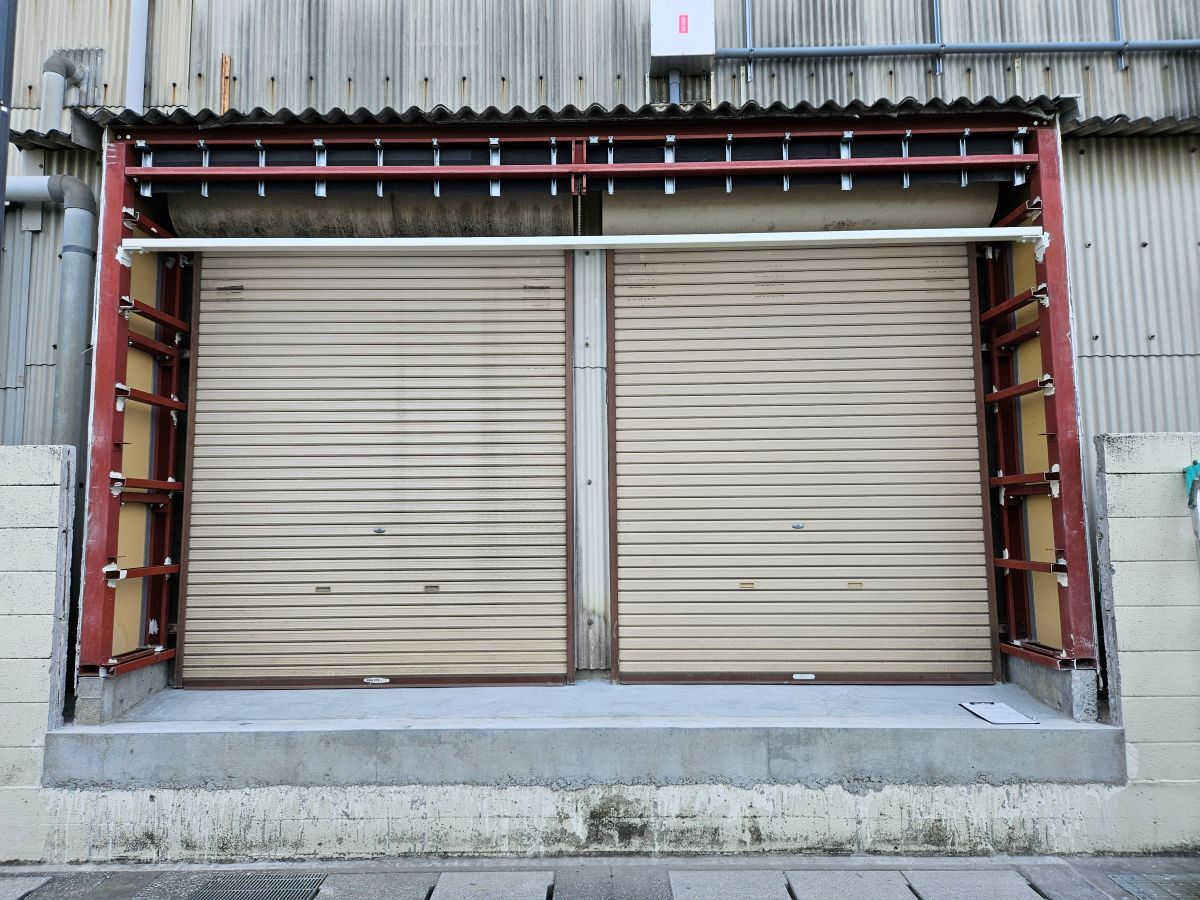

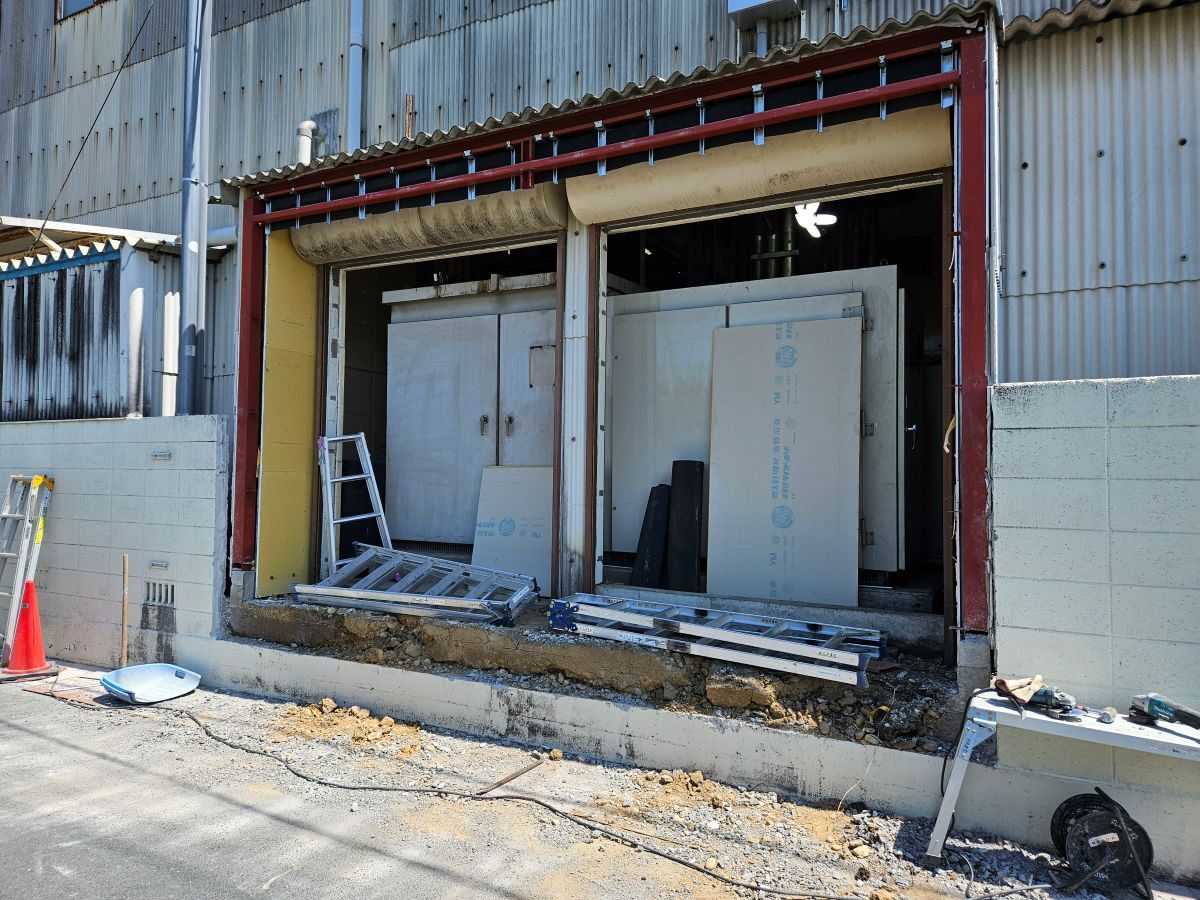

シャッターを取付けるための鉄骨枠を設置します。

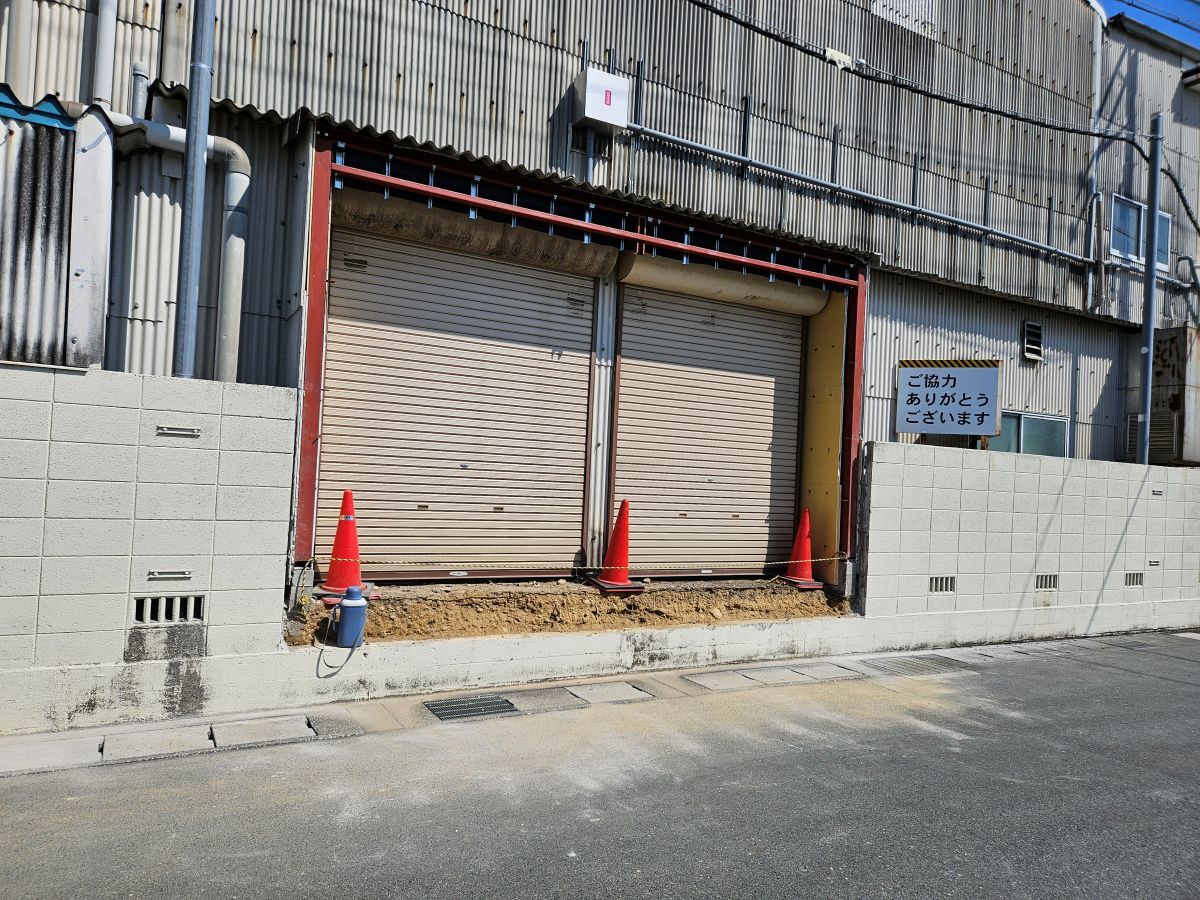

柱は埋めこみ、コンクリートで固定します。

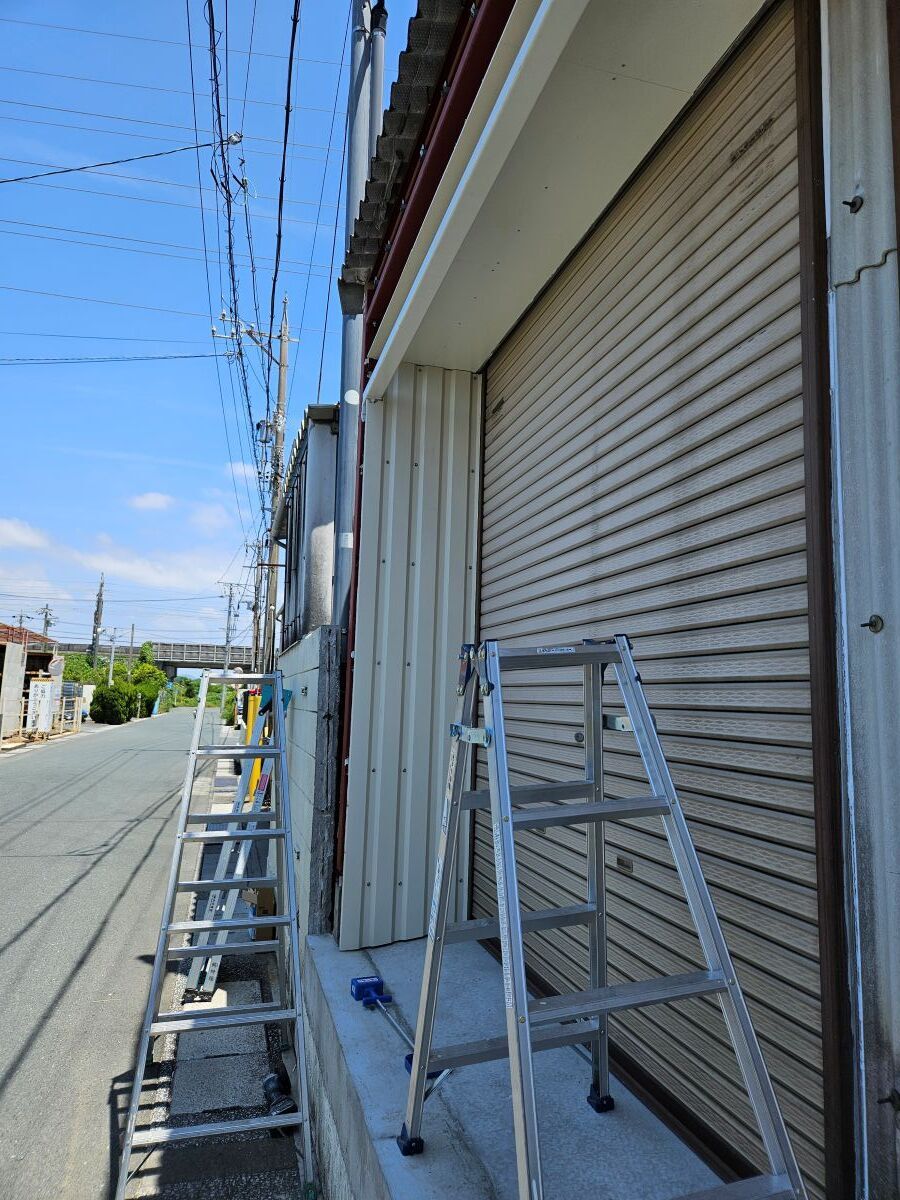

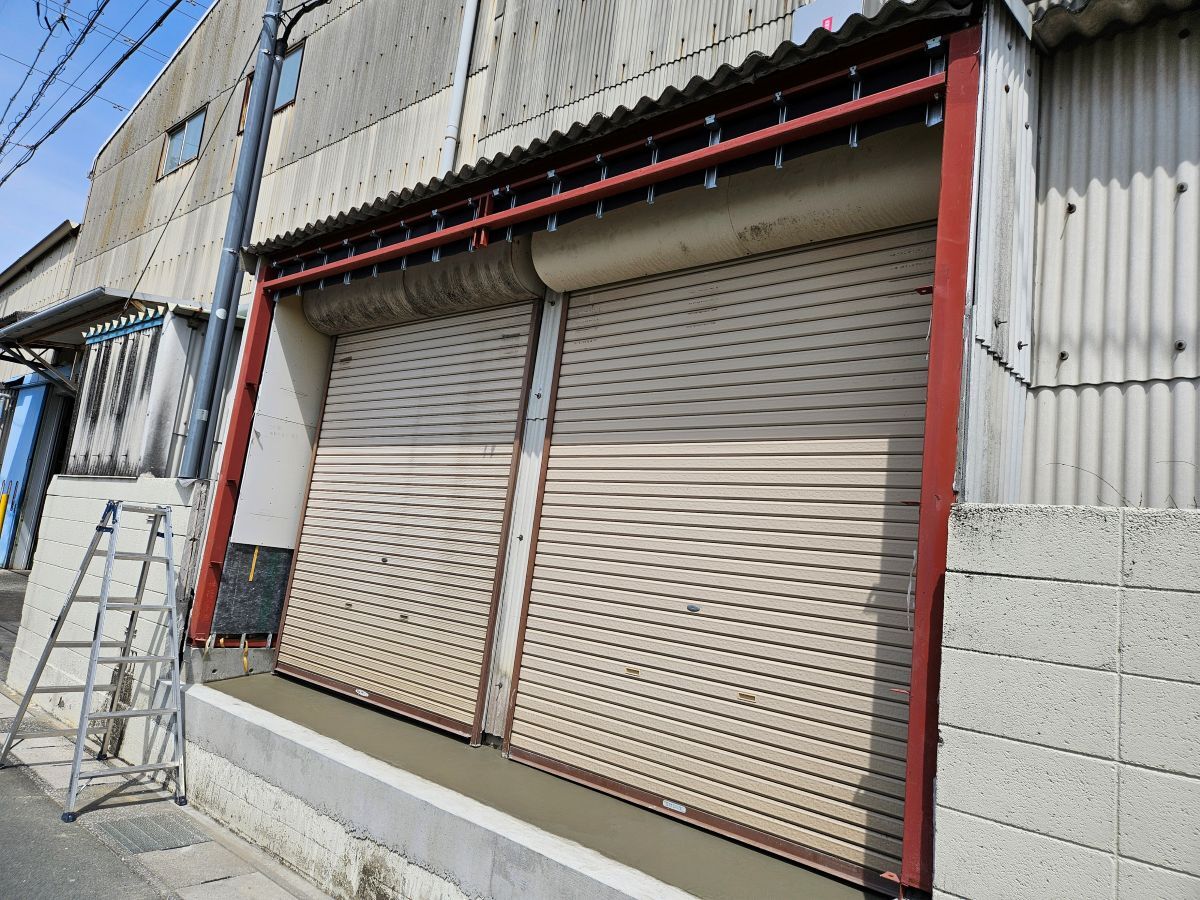

専門業者さんがシャッターを取付けます。

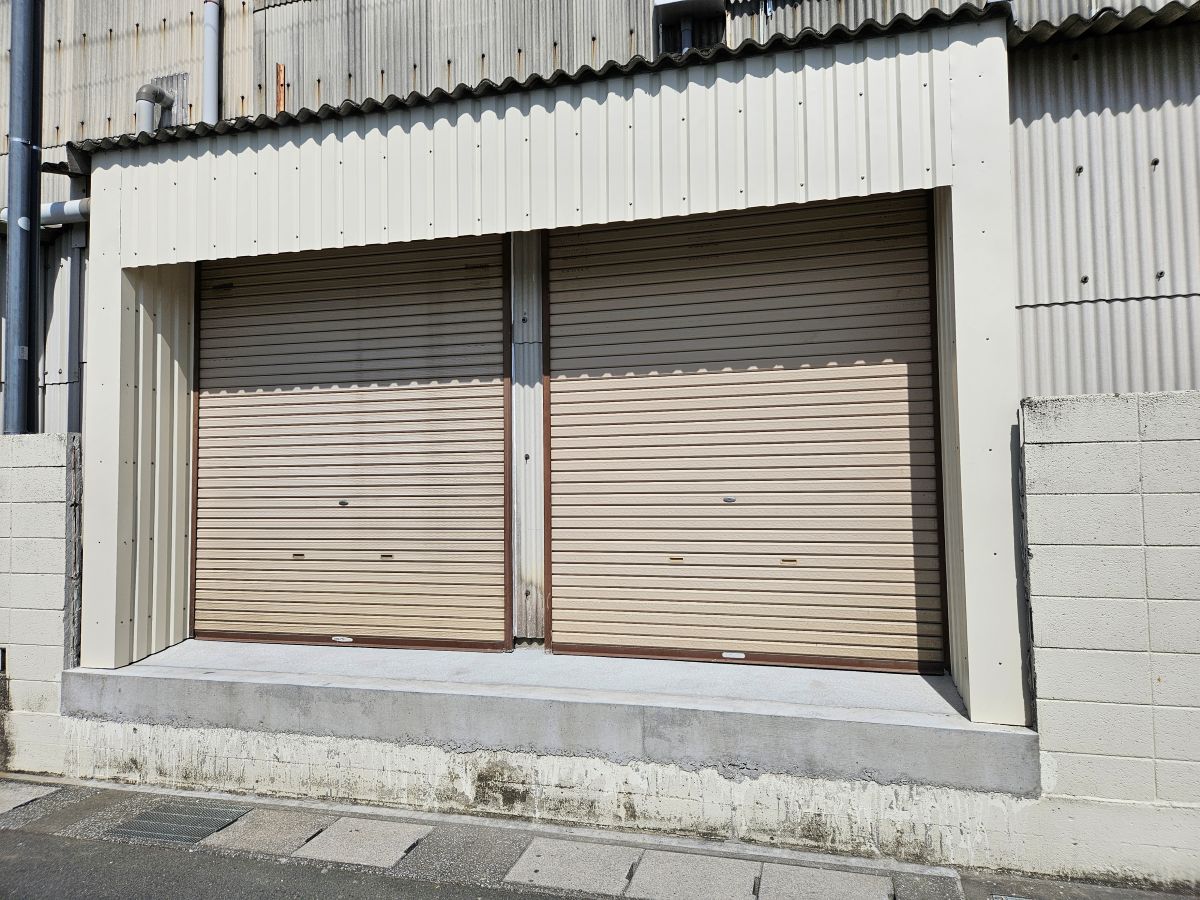

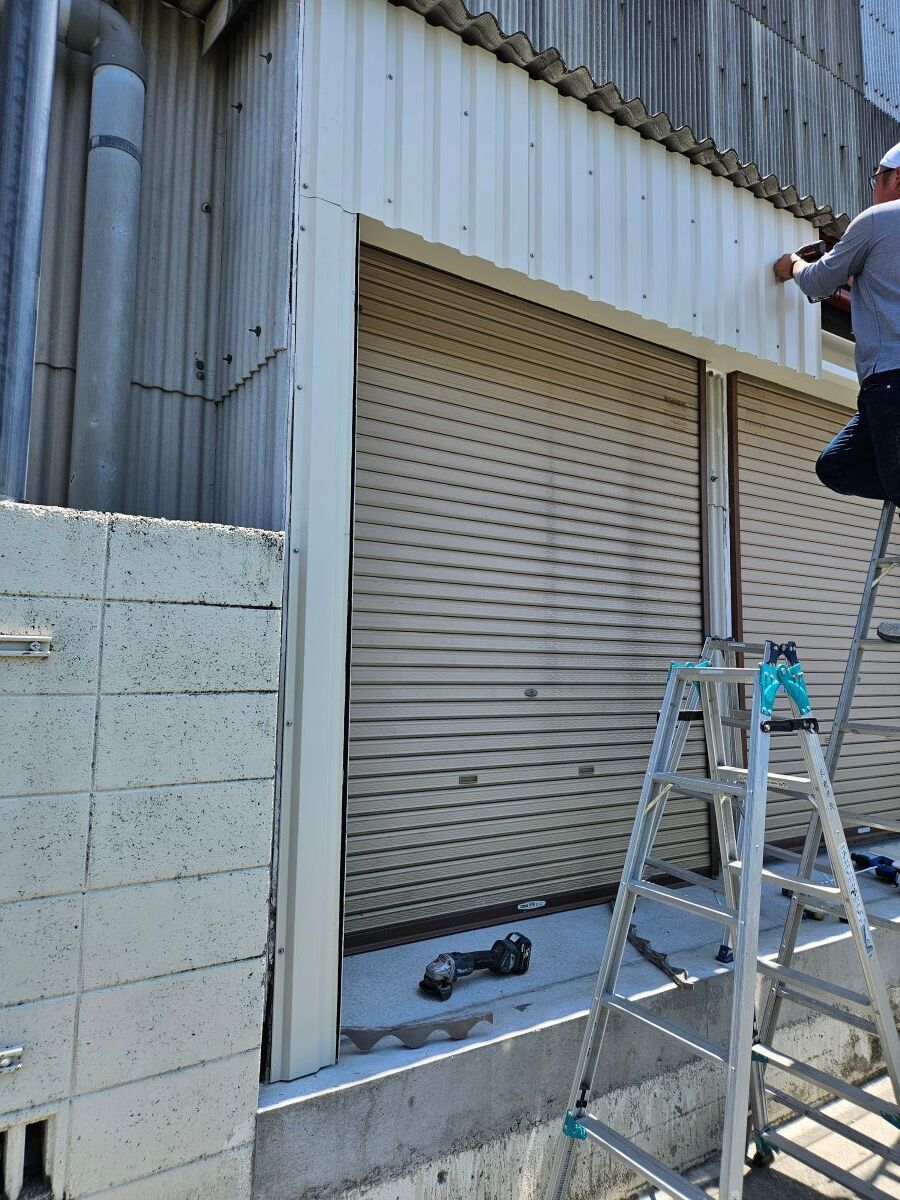

雨水処理のため板金で水切りを取付けシーリングし完成です。
事務所の入り口が引き違いのアルミサッシ出入口なのですが、台車が通れる入口にしたいとの依頼を受けました。
工事前の状態です。
壁を部分解体します。
奥にある連装窓サッシも解体します。
引き違いサッシの下レールが埋まっていたところをモルタル補修します。
鉄骨枠を入れ周りの壁を張ります。
上部吊レールを取付けそれに鉄扉を取付け完成です。鉄扉は弊社が現場に合わせて作成しました。
内観
